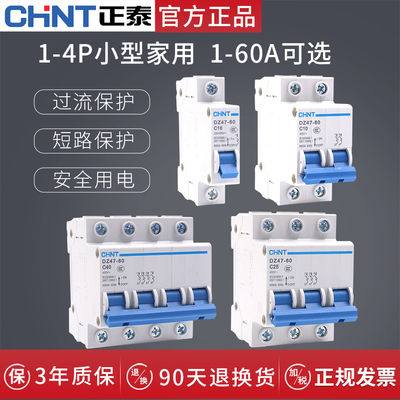

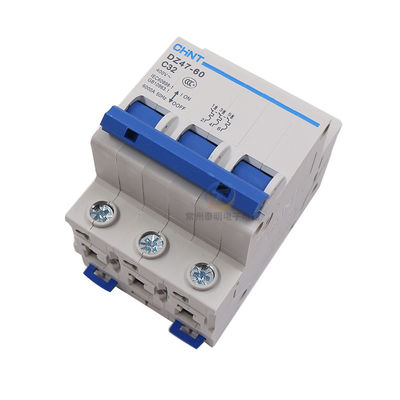

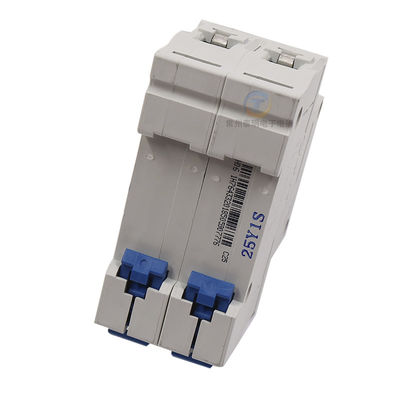

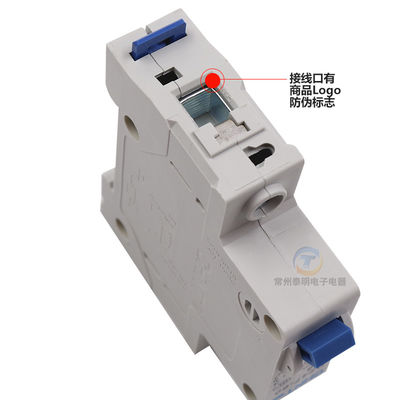

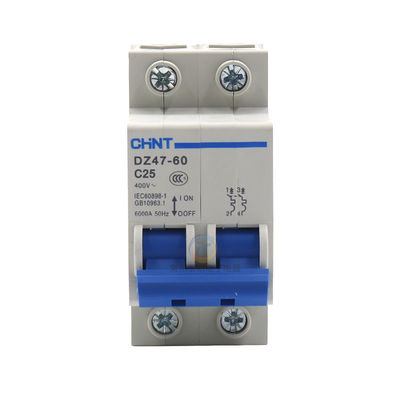

Disjoncteur miniature 6~63A, 80~125A, 1P, 2P, 3P, 4P de Chint DZ47-60 pour la protection de circuit AC220, 230V, utilisation 240V
Détails du produit
| modèle: | DZ47-60 | Polonais: | 1,2,3,4,1P+N |
|---|---|---|---|
| Volt: | 1P, 2P-220/230/240V, 3P, 4P-380~415V | HZ: | 50~60Hz |
| Phase: | 1/3. | la norme: | EN/IEC60898, IEC60947 |
| Certification: | CCC, CE, GS etc. | Rupture de la capacité: | Ics=Icn=6000A, 4500A |
| Courbe de disjoncteur thermique: | B, C, D | Matériel de cas: | Nylon PA6 recyclable |
| câblage: | TB, conduit etc. IP20B de barre omnibus | protection de décharge électrique: | CLASSE II |
| Durée de vie mécanique: | 10 000 | La vie électrique: | 5,000 |
| Mettre en évidence |
Disjoncteur moulé de cas,disjoncteur électrique |
||
Description du produit
MCB DZ47-60, C45
CHINT fabriqué en Chine
Le C.A. utilisent les disjoncteurs miniatures 6~63 A, 80~125A,
Disjoncteurs miniatures pour les circuits actuels à C.A., protection terminale de offre d'installation de distribution
Le DZ47-60 est un disjoncteur miniature qui offre la protection de circuit de courant à C.A. Il protège des circuits contre des courants de court-circuit et des courants de surcharge.
Le mini disjoncteur DZ47-60 est utilisé dans le système de distribution d'éclairage ou le système de distribution de moteur pour la surcharge de protection et le court-circuit dans le système. Le produit est des neoteris en structure, lumière dans le poids, fiable et excellent dans la représentation. Il a la haute cassant la capacité, peut se déclencher rapidement, et son cas et articles sont adoptés par de hauts plastiques résistants au feu et antichoc. Le produit avec la longue durée, est principalement employé dans trois du simple-poteau 240 ou deux à C.A. 50Hz/60Hz, circuit 415V tétrapolaire pour la protection de surcharge et de court-circuit aussi bien que pour l'équipement de commutation marche-arrêt unfrequent et le circuit d'éclairage électriques dans le cas normal. Les produits sont conformes au CEI 60898 et aux BS 3711.
- Conforme avec IEC60898
- Disponible dans 1P, 2P 3P, 4P et 1P+N
- B, C, courbe de déclenchement de D
- Jusqu'à C.A. 500V.
NBE7 MCB combine les fonctions suivantes :
protection de b des circuits contre des courants de court-circuit
protection de b des circuits contre des courants de surcharge
contrôle de b
isolement de b
Tableau de spécifications
| Standard | Courant évalué (a) | Polonais | Tension (V) | Rupture de la capacité (A) |
| BS3871-1 IEC60898 | 1 à 40 50 à 63 | 1 | 240 | 6000 |
| 2,3,4 | 415 | 6000 | ||
| IEC157-1 | 50 à 63 | 1 | 240 | 4000 |
| 2,3,4 | 415 | 4000 | ||
| 1 | 1 | 220/240 | 10000 | |
| 2,3,4 | 220/240 | 20000 | ||
| 2,3,4 | 380/415 | 10000 | ||
| 3 | 1 | 220/240 | 8000 | |
| 2,3,4 | 220/240 | 20000 | ||
| 2,3,4 | 380/415 | 8000 | ||
| 10 à 40 | 1 | 220/240 | 7000 | |
| 2,3,4 | 220/240 | 16000 | ||
| 2,3,4 | 380/410 | 8000 | ||
| 50 | 1 | 220/240 | 6000 | |
| 2,3,4 | 220/240 | 10000 | ||
| 2,3,4 | 380/410 | 6000 | ||
| 63 | 1 | 220/240 | 5000 | |
| 2,3,4 | 220/240 | 10000 | ||
| 2,3,4 | 380/410 | 5000 | ||
| Standard | Courant évalué (a) | Polonais | Tension (V) | Rupture de la capacité (A) |
| BS3871-1 IEC60898 | 1 à 40 | 1 | 240 | 4000 |
| 2,3,4 | 415 | 4000 | ||
| IEC157-1 | 1 à 40 | 1 | 220/240 | 6000 |
| 2,3,4 | 220/240 | 12000 | ||
| 2,3,4 | 380/415 | 6000 |
CONSTRUCTION ET CARACTÉRISTIQUE
. Capable du circuit électrique de commutateur avec la charge
. Capable de libérer rapidement l'opération d'énergie stockée
. Adaptable pour padlock le dispositif
. Indication de position de contact
. Capacité actuelle de tenue de court-circuit élevé
. Haute allumée de la haute faisant et cassant la capacité
. Utilisé en tant que commutateur principal pour le ménage et l'installation semblable
DONNÉES TECHNIQUES
. No. de Polonais : 1,2,3,4
. Courant évalué (A) : 1,2,3,4,6,10,16,20,25,32,40,50,63
. Fréquence évaluée : 50/60Hz
. Tension évaluée : C.A. 230/400V
. Courant évalué de tenue : 1000A dans le lesc
. Résistance électromécanique : 1000 cycles
. Court-circuit évalué faisant la capacité : 4500A, 6000A
. Capacité de connexion : Conducteur rigide 25mm2
. Terminal de connexion :
. Terminal de vis
. Terminal de pilier avec la lampe
. Installation :
. Support de panneau
DIMENSIONS DE COMBINAISON ET D'INSTALLATION
| Standard | IEC/EN 60898-1 | ||
| Mécanique caractéristiques |
La vie électrique | 4000 | |
| La vie mécanique | 10000 | ||
| Degré de protection | IP20 | ||
| La température de référence pour arrangement d'élément thermique |
℃ | 30 | |
| Température ambiante (avec le journal average≦35℃ |
℃ | -5. +40 | |
| Temperation de stockage | ℃ | ||
| Installation | Type de connexion terminale | Barre omnibus de Cable//U-type/barre omnibus de type goupille | |
| Dessus/bas terminaux de taille pour le câble | mm2 | 25 | |
| A.W.G. | 18-3 | ||
| Dessus/bas terminaux de taille pour la barre omnibus | mm2 | 25 | |
| mm2 | 18-3 | ||
| Serrage du couple | N*m | 2 | |
| Dans-Ibs. | 18 | ||
| Montage | Sur en 60715 (35mm) de rail de DN par des montants éligibles maximum de dispositif rapide d'agrafe | ||
| Connexion | À partir du dessus et du bas |
| Courant évalué En (a) |
Coefficient de compensation de température sous la diverse température opérationnelle | ||||||||
| -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 55℃ | 60℃ | |
| 6 | 1,2 | 1,14 | 1,09 | 1,05 | 1,00 | 0,96 | 0,8 | 0,75 | 0,7 |
| 10-32 | 1,18 | 1,12 | 1,08 | 1,04 | 100 | 0,96 | 0,92 | 0,88 | 0,84 |
| 40 | 1,16 | 1,12 | 1,07 | 1,03 | 1,00 | 0,97 | 0,87 | 0,83 | 0,80 |
| Standard | IEC/EN 60898-1 | ||
| Élém. élect. caractéristiques |
Courant évalué dedans | A | 6,10,16,20,25,32,40,50,63 |
| poteaux | 1P, 2P, 3P, 4P | ||
| Tension évaluée Ue | V | 230/400 | |
| Tension Ui d'isolation | V | 500 | |
| Fréquence évaluée | Hertz | 50/60Hz | |
| Capacité de rupture évaluée | KA | 6000 | |
| Tension de tenue évaluée d'impelse (1.2/50) UimpStandard | V | 4000 | |
| Tension diélectrique d'essai à Ind, Fred, pour 1 minute | Kilovolt | 2 | |
| Degré de Polluttion | 2 | ||
| characteristis Themo-magnétiques de libération | B, C, D |
Points forts du produit
