Détails sur le produit:
Conditions de paiement et expédition:
|
| Certification: | CE | Matériau: | acier laminé à froid |
|---|---|---|---|
| couleur: | Blanc, gris, RAL 7035 | Application: | pour protéger des disjoncteurs installés dans la boîte de panneau, d'intérieur ou extérieur, industr |
| Type: | Boîte de distribution, système de distribution d'énergie | Niveau de protection: | IP54 |
| Tension nominale: | 220/380V, 120V/240V | la norme: | IEC60439-3 |
| Courant évalué: | 125A-630A | Fonction: | boîte de distribution imperméable |
| TEMPERATURE DE SERVICE: | -40 à +80 degrés centigrade | Nom: | Armoire de distribution/boîte mètre électrique de puissance |
| Type de support: | Flux ou surface | ||
| Surligner: | boîte de conseil de distribution,conseil industriel de distribution d'énergie |
||

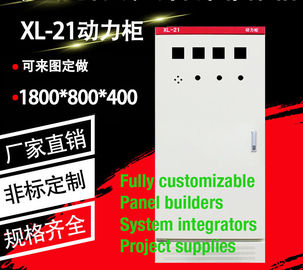

Armoire électrique de puissance d'armoire de commande du moteur XL21 en acier de tôle pour le CEI 60439 d'installation de panneau de commutateur
Services de bâtiment de panneau pour l'installation et la distribution électriques
A conçu pour enfermer élém. élect. et ou le matériel électronique et pour se protéger contre dur, milieux industriels.
Pour l'usage comme clôtures d'instrument, logements électriques de contrôle hydraulique ou pneumatique, boîtes de jonction électriques ou clôtures terminales de câblage.
Les caractéristiques dénommantes impressionnantes font à la clôture une addition appropriée à n'importe quelle installation d'équipement de pointe
Pour des applications à hautes températures, un arrêtoir de garniture peut être exigé, se rapportent svp à l'usine
Construction
Le corps et la couverture sont formés de l'acier doux de 1.2mm. le plat de support en feuille volent ou ont galvanisé l'acier.
La couverture sans interruption articulée a les charnières en acier et fournit l'ouverture de 120 º.
Finition
Finition standard de poudre de polyester d'époxyde de cycle.
Finition texturisée de corps et de portes RAL 7032.
Plat de support dans la finition lisse de RAL 2004
Degré de protection
Se conforme au CEI 60529 et à NEMA4,12
IP65 imperméabilisent la classe
La clôture électrique de soudure de Cabinet de panneau de commande est faite à partir de l'acier au carbone, bande laminée à froid. Selon la condition de protection électrique, le cadre d'armoire est employé pour commander l'équipement de lutte contre les incendies, les armoires de commande électriques et l'outillage industriel. Il est toujours employé dans la sous-station d'alimentation d'énergie, sous-station de distribution d'énergie et sous-station et usine de transformateur de puissance.

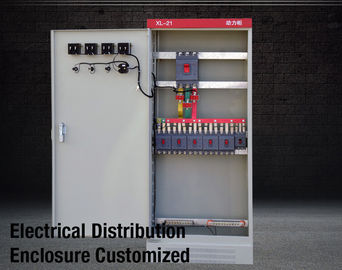

Boîte électrique d'intérieur/extérieure de XL-21 de tôle de clôtures de distribution d'énergie
Mécanisme de basse tension de distribution XL-21 de mécanisme de basse tension de basse tension de l'armoire XL-21 (ci-après désigné sous le nom du dispositif) pour C.A. 50Hz, tension locale évaluée de 400V,
courant évalué de 4000A et au-dessous de la grille d'alimentation de basse tension pour la production d'électricité, la transmission, le système de distribution d'énergie comme éclairage de puissance, la conversion de puissance, la protection et les occasions de contrôle.
Le dispositif est approuvé par un plein type du projet pilote (TTA) et d'une certification de produit obligatoire nationale (certification de ccc). Le dispositif est conforme aux conditions de GB7251.1 et d'IEC60439.
Caractéristique
1. Elle s'applique pour le contrôle de démarrage de divers types des moteurs, des pompes, des fans et d'autre équipement de contrôle. Elle peut être installée sur le mur, dans le mur et sur le plancher.
2. La boîte est faite de plaque d'acier de haute qualité ou acier inoxydable, et la préparation de surface emploie habituellement le pistolage électrostatique. La boîte de contrôle a le type extérieur et d'intérieur.
3. La boîte extérieure se compose de portes intérieures et extérieures, et il est sûre utiliser porte d'intérieur et extérieur est assorti par la fenêtre transparente de protection de verres de sûreté.
4. Le produit répond aux exigences de GB7251.3.
Paramètres techniques principaux de mécanisme de basse tension de XLS
|
Article |
Paramètre |
|
Tension évaluée |
AC380V, AC660V |
|
Fréquence évaluée |
50/60HZ |
|
Tension assignée d'isolement |
660V |
|
Matériel |
Acier de tôle |
|
Peignez la finition |
Collez le revêtement de polyester |
|
Fermez à clef |
Disponible sur demande |
|
Épaisseur |
0.8mm, 1.0mm, 1.2mm 1.5mm 2.0mm |
|
Height*Width*Depth (millimètres) |
1900/1800/1700*600/700/800*370/450 |
Clôture électrique de panneau de standard de contrôle de Cabinet de distribution d'énergie XL-21
|
Paramètres techniques principaux |
|||
|
Numéro de séquence |
Nom de projet |
Unité |
Paramètres électriques |
|
1 |
normes |
|
Gigaoctet 7251.1-2005 |
|
2 |
L'isolation évaluée Ui de tension |
V |
690V |
|
3 |
Tension évaluée Ue |
V |
400V |
|
4 |
Courant évalué dedans |
A |
630A~100A |
|
5 |
Lew actuel de capacité de tolérance à court terme |
ka |
20KA |
|
6 |
Catégorie de protection d'IP de Shell |
|
IP30/IP55/IP65 |
|
7 |
La température d'environnement |
°C |
-20~+40 |
|
8 |
installation |
|
débarquement |
|
9 |
Matériaux de cas |
millimètre |
1.5-2.0 tôle d'acier laminée à froid ou plaque d'acier inoxydable |
|
10 |
Préparation de surface |
|
Technologie de pistolage électrostatique |
|
11 |
Ouvrez la direction |
|
L'angle d'ouverture est égal ou plus considérablement le ° que 135 |
|
Nombre d'article |
XL-21 (G) |
|
Matériel |
|
|
Barre omnibus principale Courant évalué |
lnA : 400A~10A |
|
lcw : 10kA |
|
|
Tension évaluée |
Ue : 380V Ui : 660V |
|
Fréquence |
50Hz |
|
Niveau de protection |
IP30 |
|
Costume pour |
tension CA 500V trifilaire triphasé à quatre fils triphasé systèmes à cinq fils triphasés |
|
Norme d'exécution |
IEC60439-1 : 1992, GB7251 .1-1997 |
|
Circuit électrique |
Ampèremètre inclus, voltmètre |
|
Caractéristiques |
Il s'applique aux entreprises de centrales, industrielles et d'exploitation qui ont le trois-phase-trois-fil, le trois-phase-quatre-fil et le système de trois-phase-cinq-fil de la tension CA 550V et ci-dessous. Il est très utilisé pour la puissance, l'éclairage et la distribution aux entreprises industrielles et d'exploitation, les industries chimiques métallurgiques, les hôtels, les banques, les stations, les docks, les transports ferroviaires et d'autres conditions d'intérieur et extérieures. Si utilisé dehors, soyez en pourparlers svp avec nous.
|
