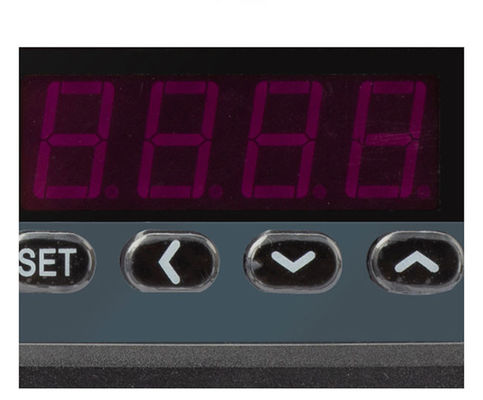

Digital 1/3 mètre de combinaison du voltmètre PN-666s d'ampèremètre des composants 600V 50A de basse tension de phase
Product Details
| Tension nominale: | 15V~600V (lié directement), 380V~450kV /100V (par l'intermédiaire du transformateur de tension) | Courant évalué: | 0.1A~50A 5A~10kA (lié directement) /5A ou 1A (par l'intermédiaire du transformateur de courant) |
|---|---|---|---|
| Température ambiante: | -25~75 degré Celsius | Tension d'isolation: | 800V |
| Installez: | Bâti de plat de vis | ||
| Mettre en évidence |
commutateur de contacteur à C.A.,équipement électrique de contrôle |
||
Product Description
Chint PA/PZ-666, phase numérique 600V, 50A ampèremètre, voltmètre, mètre de la série PA/PZ-7777 1/3 de combinaison PN-666
Summary&application :
L'ampèremètre numérique de la série PA666 est la nouvelle génération de l'instrument programmable, principalement appliquée dans la mesure en temps réel et l'indication pour le courant dans le circuit électrique, appropriées aux occasions avec des conditions relativement élevées pour la qualité de puissance et la sécurité de puissance aussi bien que celle avec l'automation.
1. Fonctions principales et caractéristiques :
Mesure et indication en temps réel de ◆ pour la valeur de courant et de tension du circuit de puissance.
Le ◆ la gamme d'affichage de l'instrument est programmable.
2. Spécifications modèles et description de sélection :
(Unité : millimètre)
Modèle |
Affichage de mesure | T (communication) Interface RS485 |
Taille externe | Mode d'affichage | |||
| Tension CA | Courant à C.A. | Tension CC | Courant de C.C | ||||
| PA666-1 | ● | @ | 96×48 |
Affichage à LED |
|||
| PA666-2 | ● | @ | 72×72 | ||||
| PA666-3 | ● | @ | 96×96 | ||||
| PA666-4 | ● | @ | 48×48 | ||||
| PA666-6 | ● | @ | 80×80 | ||||
| PA666-8 | ● | @ | 120×120 | ||||
| PA666-1D | ● | @ | 96×48 | ||||
| PA666-2D | ● | @ | 72×72 | ||||
| PA666-3D | ● | @ | 96×96 | ||||
| PA666-4D | ● | @ | 48×48 | ||||
| PA666-6D | ● | @ | 80×80 | ||||
| PA666-8D | ● | @ | 120×120 | ||||
Ampèremètre numérique monophasé de la série PA666
Note :
le ● signifie les fonctions intrinsèques de l'instrument
@ signifie des fonctions facultatives correspondantes sujettes à saisie de cette série d'instruments.
représentation 3.Main et paramètres techniques :
| Paramètres techniques | index | ||
| Classe d'exactitude | Classe 0,5 | ||
|
Entrée |
Tension |
Valeur évaluée | AC/DC (0~660) V, les autres caractéristiques spéciales peut être fait sur commande |
| Surcharge | Continu : 1,2 fois, instant : 10 times/5s | ||
| Résistance | ≤1Ω | ||
|
Actuel |
Valeur évaluée | AC/DC (0~5) A, les autres caractéristiques spéciales peuvent être faits sur commande | |
| Surcharge | Continu : 1,2 fois, instant : 10 times/5s | ||
| Résistance | ≤1Ω | ||
|
Sortie |
Mode d'affichage | La ligne simple 4 affichage à LED De chiffre, la résolution maximale de tension est 0.1V, la résolution actuelle maximale est 0.001A | |
| Indication de polarité | Accomplissez le commutateur positif et négatif de valeur par la lumière de polarité (seulement pour le mètre de C.C) | ||
|
Communication |
Mode | RS-485 | |
| Protocole | MODBUS-RTU | ||
| Vitesse baud | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, assumé pour être 9600bps | ||
| Alimentation d'énergie fonctionnante | Gamme | AC220V±20% | |
| Consommation | ≤5VA | ||
Note :
cette série d'instruments peut être particulièrement adaptée aux besoins du client selon des caractéristiques spéciales : le terminal d'entrée entre les signaux standard de C.C, tels que 4~20mA, 0~10V, 0~75mV, etc. La tête du mètre peut
montrez les paramètres comprenant la tension correspondante, le courant, la fréquence, la puissance, le facteur de puissance, la pression, l'écoulement, etc. de la boucle primaire du capteur ou l'émetteur ; le × marqué par articles sont facultatif, qui sera spécifié par les clients quand passant commande.
Voltmètre numérique monophasé de la série PZ666
Summary&application :
Le voltmètre numérique de la série PZ666 est la nouvelle génération de l'instrument programmable, principalement appliquée dans la mesure en temps réel et l'indication pour la tension dans le circuit électrique, appropriées aux occasions avec des conditions relativement élevées pour la qualité de puissance et la sécurité de puissance aussi bien que celle avec l'automation.
1. Fonctions principales et caractéristiques :
Mesure et indication en temps réel de ◆ pour la valeur de courant et de tension du circuit de puissance.
Le ◆ la gamme d'affichage de l'instrument est programmable.
2. Spécifications modèles et description de sélection :
(Unité : millimètre)
Modèle |
Affichage de mesure | T (communication) Interface RS485 |
Taille externe | Mode d'affichage | |||
| Tension CA | Courant à C.A. | Tension CC | Courant de C.C | ||||
| PZ666-1 | ● | @ | 96×48 |
Affichage à LED |
|||
| PZ666-2 | ● | @ | 72×72 | ||||
| PZ666-3 | ● | @ | 96×96 | ||||
| PZ666-4 | ● | @ | 48×48 | ||||
| PZ666-6 | ● | @ | 80×80 | ||||
| PZ666-8 | ● | @ | 120×120 | ||||
| PZ666-1D | ● | @ | 96×48 | ||||
| PZ666-2D | ● | @ | 72×72 | ||||
| PZ666-3D | ● | @ | 96×96 | ||||
| PZ666-4D | ● | @ | 48×48 | ||||
| PZ666-6D | ● | @ | 80×80 | ||||
| PZ666-8D | ● | @ | 120×120 | ||||
Note :
le ● signifie les fonctions intrinsèques de l'instrument
@ signifie des fonctions facultatives correspondantes sujettes à saisie de cette série d'instruments.
3. Représentation et paramètres techniques principaux :
| Paramètres techniques | index | ||
| Classe d'exactitude | Classe 0,5 | ||
|
Entrée |
Tension |
Valeur évaluée | AC/DC (0~660) V, les autres caractéristiques spéciales peut être fait sur commande |
| Surcharge | Continu : 1,2 fois, instant : 10 times/5s | ||
| Résistance | ≤1Ω | ||
|
Actuel |
Valeur évaluée | AC/DC (0~5) A, les autres caractéristiques spéciales peuvent être faits sur commande | |
| Surcharge | Continu : 1,2 fois, instant : 10 times/5s | ||
| Résistance | ≤1Ω | ||
|
Sortie |
Mode d'affichage | La ligne simple 4 affichage à LED De chiffre, la résolution maximale de tension est 0.1V, la résolution actuelle maximale est 0.001A | |
| Indication de polarité | Accomplissez le commutateur positif et négatif de valeur par la lumière de polarité (seulement pour le mètre de C.C) | ||
|
Communication |
Mode | RS-485 | |
| Protocole | MODBUS-RTU | ||
| Vitesse baud | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, assumé pour être 9600bps | ||
| Alimentation d'énergie fonctionnante | Gamme | AC220V±20% | |
| Consommation | ≤5VA | ||
Note :
cette série d'instruments peut être particulièrement adaptée aux besoins du client selon des caractéristiques spéciales : le terminal d'entrée entre les signaux standard de C.C, tels que 4~20mA, 0~10V, 0~75mV, etc. La tête du mètre peut montrer les paramètres comprenant la tension correspondante, le courant, la fréquence, la puissance, le facteur de puissance, la pression, l'écoulement, etc. de la boucle primaire du capteur ou l'émetteur ; le × marqué par articles sont facultatif, qui sera spécifié par les clients quand passant commande.

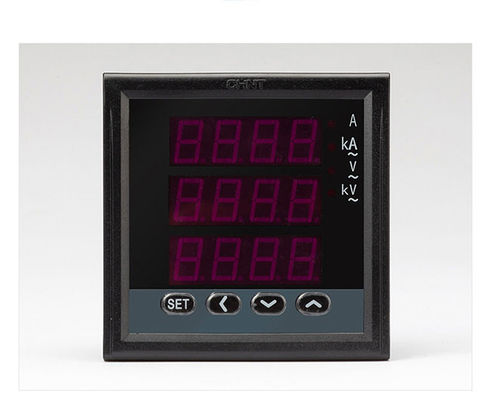

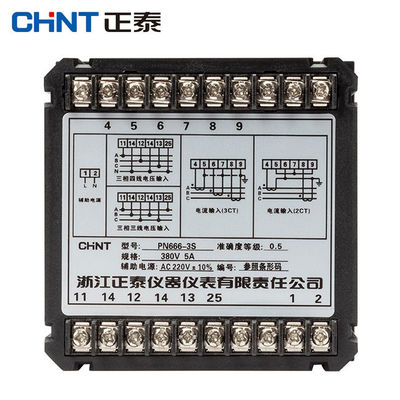

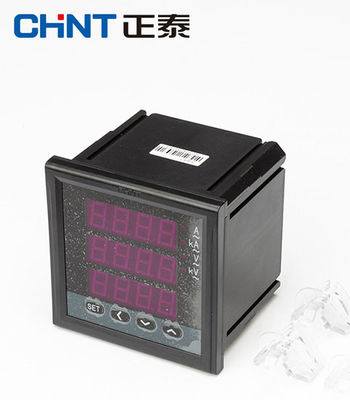

PA666 - ampèremètre numérique triphasé de série de S
Summary&application :
L'ampèremètre numérique triphasé de série de PA666-S est la nouvelle génération de l'instrument programmable, principalement appliquée dans la mesure et l'indication en temps réel pour le courant de phase dans le circuit électrique triphasé.
1. Fonctions principales et caractéristiques
Mesure de ◆ et indication en temps réel pour le courant de phase, tension de phase, valeur de tension de fil du circuit électrique.
Le ◆ le rapport actuel de tension de l'instrument est programmable.
2. Spécifications modèles et description de sélection
| Modèle | Affichage de mesure |
T (communication) Interface RS485 |
Taille externe | Mode d'affichage | |
| tension triphasée | courant triphasé | ||||
| PA666-2S | ● | @ | 72×72 |
Affichage à LED |
|
| PA666-3S | ● | @ | 96×96 | ||
| PA666-4S | ● | 48×48 | |||
| PA666-6S | ● | @ | 80×80 | ||
| PA666-8S | ● | @ | 120×120 | ||
Note :
le ● signifie les fonctions intrinsèques de l'instrument
@ signifie des fonctions facultatives correspondantes sujettes à saisie de cette série d'instruments.
3. Représentation et paramètres techniques principaux
| Paramètres techniques | index | ||
| Classe d'exactitude | Classe 0,5 | ||
|
Entrée |
Tension |
Valeur évaluée | AC100V, 450V |
| Surcharge | Continu : 1,2 fois, instant : 2 times/5s | ||
| Consommation | ≤1VA (chaque phase) | ||
| Résistance | 100V (au sujet de 120K), 450V (au sujet de 600K) | ||
|
Actuel |
Valeur évaluée | AC1A, 5A | |
| Surcharge | Continu : 1,2 fois, instant : 10 times/5s | ||
| Consommation | ≤0.5VA (chaque phase) | ||
| Résistance | <20m> | ||
| La mesure a sonné de la fréquence | 45Hz-65Hz | ||
|
Sortie |
Mode d'affichage |
3 affichage à LED De chiffre de la phase 4, la tension maximale la résolution est 0.1V, la résolution actuelle maximale est 0.001A ; l'unité commute automatiquement, les décimales décalent automatiquement. |
|
| Chaîne d'affichage | Voltmètre AC0~999.9kV Ampèremètre AC0~99.99kA |
||
|
Communication |
Mode | RS-485 | |
| Protocole | MODBUS-RTU | ||
| Vitesse baud | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, assumé pour être 9600bps | ||
| Alimentation d'énergie fonctionnante | Gamme | AC220V±20% | |
| Consommation | ≤5VA | ||
Note :
les articles marqués * soyez facultatif, qui seront spécifiés par les clients quand passant commande.
Voltmètre numérique triphasé de série de PZ666-S
Summary&application :
Le voltmètre numérique triphasé de série de PZ666-S est la nouvelle génération de l'instrument programmable, principalement appliquée dans la mesure et l'indication en temps réel pour la tension de phase dans le circuit électrique triphasé.
1. Fonctions principales et caractéristiques
Mesure de ◆ et indication en temps réel pour le courant de phase, tension de phase, valeur de tension de fil du circuit électrique.
Le ◆ le rapport actuel de tension de l'instrument est programmable.
2. Spécifications modèles et description de sélection
| Modèle | Affichage de mesure |
T (communication) Interface RS485 |
Taille externe |
Affichage mode |
|
| tension triphasée | courant triphasé | ||||
| PZ666-2S | ● | @ | 72×72 |
Affichage à LED |
|
| PZ666-3S | ● | @ | 96×96 | ||
| PZ666-4S | ● | 48×48 | |||
| PZ666-6S | ● | @ | 80×80 | ||
| PZ666-8S | ● | @ | 120×120 | ||
Note :
le ● signifie les fonctions intrinsèques de l'instrument
@ signifie des fonctions facultatives correspondantes sujettes à saisie de cette série d'instruments.
3. Représentation et paramètres techniques principaux
| Paramètres techniques | index | ||
| Classe d'exactitude | Classe 0,5 | ||
|
Entrée |
Tension |
Valeur évaluée | AC100V, 450V |
| Surcharge | Continu : 1,2 fois, instant : 2 times/5s | ||
| Consommation | ≤1VA (chaque phase) | ||
| Résistance | 100V (au sujet de 120K), 450V (au sujet de 600K) | ||
|
Actuel |
Valeur évaluée | AC1A, 5A | |
| Surcharge | Continu : 1,2 fois, instant : 10 times/5s | ||
| Consommation | ≤0.5VA (chaque phase) | ||
| Résistance | <20m> | ||
| La mesure a sonné de la fréquence | 45Hz-65Hz | ||
|
Sortie |
Mode d'affichage | 3 l'affichage à LED De chiffre de la phase 4, la résolution maximale de tension est 0.1V, la résolution actuelle maximale est 0.001A ; l'unité commute automatiquement, les décimales décalent automatiquement. | |
| Chaîne d'affichage | Voltmètre AC0~999.9kV Ampèremètre AC0~99.99kA |
||
|
Communication |
Mode | RS-485 | |
| Protocole | MODBUS-RTU | ||
| Vitesse baud | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, assumé pour être 9600bps | ||
| Alimentation d'énergie fonctionnante | Gamme | AC220V±20% | |
| Consommation | ≤5VA | ||
Note :
les articles marqués * soyez facultatif, qui seront spécifiés par les clients quand passant commande.
