Lieu d'origine: | La Chine |
Nom de marque: | Fenigal/OEM |
Certification: | CE,CCC |
Numéro de modèle: | FMQ3G-F |
Quantité de commande min: | 1 unité |
---|---|
Prix: | Negotiate |
Détails d'emballage: | Carton standard d'exportation |
Délai de livraison: | 5-8 commande en gros de jours ouvrables négocier |
Conditions de paiement: | T/T, Western Union |
Capacité d'approvisionnement: | 10,000pcs/month |

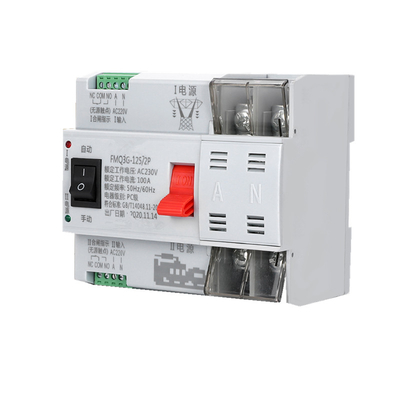

Nom de produit: | ATS automatique de commutateur de transfert de double puissance | Courant maximal: | 100A |
---|---|---|---|
Max. Voltage: | 690V | Polonais: | 2P 4P |
Tension évaluée: | 400V/690V | La température: | -5~45℃ |
Fréquence: | C.A. 50 Hz/60 hertz | Norme: | CE |
Uimp: | 8KV | Durée de vie (temps): | l'électricité 5000Mechanical/2000 |
Surligner: | Commutateur à forte intensité d'ATS pour le générateur,Double commutateur de transfert de puissance d'AC220V,commutateur automatique du transfert 2P |
L'aperçu de produit (s'est ci-après rapporté comme commutateur) est un commutateur qui continue à assurer la puissance en cas d'urgence. Le commutateur se compose d'un commutateur de charge et d'un contrôleur, et est principalement employé pour détecter si l'alimentation d'énergie principale ou de secours est normale. Quand l'approvisionnement d'alimentation secteur est anormal, l'approvisionnement d'alimentation générale commencera à fonctionner immédiatement, de ce fait assurant la continuité, la fiabilité et la sécurité de l'alimentation d'énergie. Le produit est conçu pour l'installation à la maison de rail et est spécifiquement employé dans la boîte de distribution PZ30.
Le commutateur convient aux circuits d'alimentation d'alimentation de secours avec 50Hz/60Hz, tension évaluée 400V et 100A actuel évalué ou moins de courant alternatif. Il est très utilisé dans diverses occasions où des coupures électriques ne peuvent pas être soutenues. (L'alimentation d'énergie de secours principale peut être la grille d'alimentation, ou commencez le groupe électrogène, la batterie, etc., l'alimentation d'énergie de secours principale est déterminé par l'utilisateur).
Caractéristiques et fonctions structurelles
Le commutateur est petit dans la taille, beau dans l'aspect, fiable dans la conversion, facile à installer et maintenir, et longtemps dans la vie. Le commutateur peut réaliser la conversion automatique ou manuelle entre (i) l'alimentation d'énergie commune et l'alimentation d'énergie du remplaçant (ii).
Quand (i) l'alimentation d'énergie commune perd la puissance (ou la phase), le commutateur commute automatiquement (ii) à l'alimentation d'énergie de réserve, et quand (i) l'alimentation d'énergie commune revient à la normale, au commutateur revient automatiquement (i) à l'alimentation d'énergie commune. Le commutateur a peu de temps de conversion (millisecondes) dans l'état automatique, qui peut réaliser l'alimentation d'énergie ininterrompue à la grille d'alimentation.
Conversion manuelle : Dans l'état manuel, le commutateur peut convertir entre (i) l'alimentation d'énergie commune et (ii) l'alimentation d'énergie de réserve manuellement.
①(i) indicateur de puissance commun
②Commutateur sélecteur manuel/automatique
③(h) indicateur de puissance de réserve
④Terminal utilisé généralement (AC220V)
⑤TB disponible (AC220V)
⑥Poignée d'opération manuelle
⑦Se fermer utilisé généralement (ION)/indication de réserve de la fermeture (II0N)
⑧Terminaux latéraux Q) de puissance utilisée généralement
⑨Terminal latéral (ii) de puissance disponible
⑩Terminal de côté de charge
Nom modèle | FMQ3G | |
LE (A) actuel évalué | 16 20 25 32 40 50 63 80 100 | |
Catégorie d'utilisation | AC-33iB | |
Tension locale évaluée Ue | AC400//50Hz | |
Tension assignée d'isolement Ui | AC690//50Hz | |
Tension de tenue aux chocs évaluée Uimp | 8kV | |
Court-circuit limiteur évalué lq actuel | ||
Durée de vie (temps) | Mécanique | 5000 |
L'électricité | 2000 | |
Nombre de poteaux | 2P, 4P | |
Niveau | Catégorie de PC : peut être fabriqué et résisté sans courant de court-circuit | |
Dispositif de protection de court-circuit (fusible) | RT16-00-63A | |
Circuit de commande | Tension évaluée USA de contrôle : AC220V, fonctionnement 50Hz normal : 85%Us-110%Us | |
Circuit auxiliaire | Oeuf de tolérance de contact de convertisseur de contact : AC220V50HZ LE=5y | |
Temps de changement de contacteur | <30 ms=""> | |
Temps de changement d'opération | <30 ms=""> | |
Temps de retour de changement | <30 ms=""> | |
De mise hors tension temps | <30 ms=""> |
