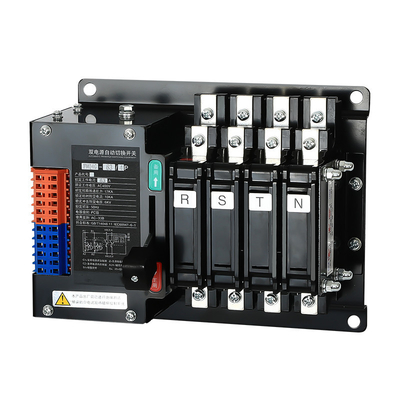

220V classe automatique de PC d'ATS de commutateur de transfert de puissance de double puissance de 100 ampères

Caractéristiques du produit

La série ATSE de FMQ4G se compose de deux parts : corps de commutateur et contrôle de changement. Le commutateur est conduit par la bobine de solénoïde et a la vitesse rapide de changement.

Le type Na est un ATSE intégré spécial, avec le contrôleur intelligent installé à l'intérieur du corps de commutateur dans une structure compacte, de sorte que l'utilisateur doive seulement relier le circuit principal et puis il puisse être mis dans l'utilisation, il est commode pour que l'utilisateur relie que.

N, C, type de M est contrôle externe fendu, le contrôleur et le corps de commutateur sont reliés à un câble spécial pour rendre l'installation et le câblage plus commodes. Le N, C, type de M est type fendu contrôle externe, le contrôleur et le corps de commutateur sont reliés par un câble spécial pour rendre l'installation et le câblage plus commodes. Le type intégral et le type fendu ont également la fonction de détecter le défaut tel que la surtension, le sousvoltage et la pénurie d'alimentation d'énergie triphasée bi-directionnelle, et la fonction de la sortie de signal de commencer et s'arrêter du groupe électrogène peut être ajoutée comme option (environ le retard de 3 secondes quand l'approvisionnement d'alimentation secteur échoue, et le retard d'environ 3 secondes quand l'approvisionnement d'alimentation secteur revient à la normale).

Paramètres techniques principaux



Catégorie de produit	Commutateur automatique de transfert de puissance de double de classe de PC
Classe de vue	Code produit	Classe de vue
	NA, N, C	32A, 63A, 125A, 250A, 400A, 630A
	M	1600A
	Q	3200A
Code produit	Code produit	Actuel d'opération	Caractéristiques
	Na	16A-630A	Type en deux parties en un seul morceau, type intelligent, 250 | 630A avec l'admission d'IJ facultative
	N	16A-630A	type en deux parties de fente, câblage de TB, 250 | 630A le même facultatif facultatif d'admission latérale
	C	16A-630A	type en deux parties de fente, câblage de prise d'air, 250 | 630A la même admission latérale facultative
	M	630A-1600A	dédoublez le type en deux parties
Nombre de poteaux	2P (125A et ci-dessous), 3P.4P
Courant évalué	16A-3200A
Mode fonctionnant	R (auto-répétition de défaut), S (auto-répétition/remplaçant), B (priorité de ll-manière), Note : auto-répétition de défaut d'usine
Fonctions facultatives	F (grille - génération), T (communication)





		FMQ4G-32NA	FMQ4G-63NA	FMQ4G-125NA
Courant évalué d'opération (a)		16,20,25,32	40,50,63	80 100 125
Puissance évaluée de contrôle (a) actuel		5
Courant à court terme évalué de tenue (ka)		10
Tension de tenue aux chocs évaluée (kilovolts)		8
Catégorie d'utilisation		AC-33B
	Mécanique	20000
	Élém. élect.	6000
Nombre de poteaux		2P 3P 4P	2P 3P 4P	2P 3P 4P
Poids (kilogrammes)		4,2 4,7 5,2	4,2 4,7 5,2	5 5,5 6,5
Cycle d'opération (sec/temps)		10
