Modules pour les systèmes d'eau ultrapure et haute pureté

Modules pour les systèmes d'eau ultrapure et haute pureté

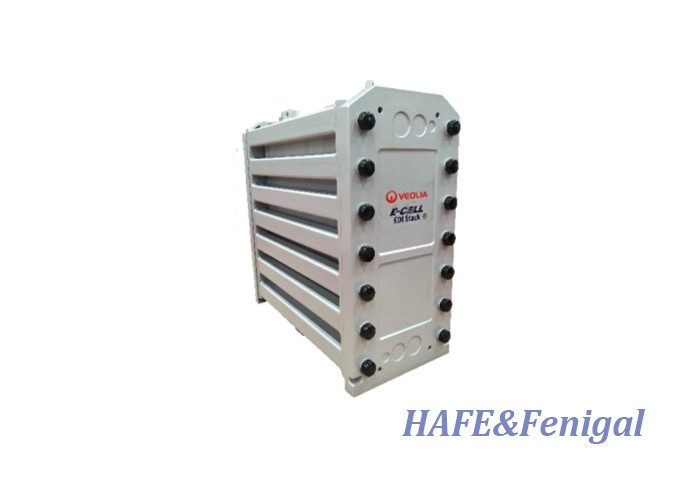

Le E-Cell*-3X est conçu pour:

l Fournir de l'eau ultra-pure pour des applications industrielles, y compris l'électricité, les semi-conducteurs et l'industrie générale.

Je produis de l'eau de qualité mixte en continu.

Il n'est pas nécessaire d'utiliser de l'acide caustique ou acide pour la régénération de la résine d'échange d'ions à l'intérieur de la pile.

Je serai sans fuite, garanti.

L'injection de saumure et la recirculation du concentré sont éliminées, ce qui simplifie la conception du système.

Description et utilisation

Les piles E-Cell-3X sont des piles d'électrodéionisation (EDI) qui utilisent un courant électrique pour déioniser et polir l'eau par osmose inverse (RO).L'eau du produit pour l'E-Cell-3X est à un niveau ultrapur requis dans les applications exigeantes d'aujourd'hui.

Applications typiques

L Microélectronique

L Génération d'électricité (NOx, alimentation de la chaudière)

L Industrie générale

Assurance qualité

Le marquage CE, UL et CSA

l Fabriqué dans une installation ISO 9001:2000

E-Cell*-3X, 1 à 12 piles

Caractéristiques du système de base

Les systèmes ECell3X avec 1 à 12 piles pour une plage de débit de 15 à 336 gpm (3,4 à 76,3 m3/h)

L Réducteur compatible avec 400 VAC et 50 Hz ou 460 VAC et 60 Hz

L Surveillance individuelle du courant de la pile

l Transmetteurs de débit et de pression, capacité de connexion au système SCADA

Options du système

Le PLC Allen Bradley Micrologix avec éthernet

n Inclut l'interface utilisateur HMI de la carte graphique couleur Veolia 6

L NEMA 4 Terminal Box - retrait du PLC & HMI et tout câblage terminé au terminal box

L Instrumentation standard

n Capteurs de débit de la roue à rames Burkert sur les sorties de dilution, de concentré et d'électrode

n émetteurs de pression Burkert sur tous les flux

n analyseur de conductivité Burkert et capteur sur sortie diluée

L Instrumentation haut de gamme

n Transmetteurs de débit de vortex de Rosemount sur sortie diluée et concentrée

n Capteur de débit de la roue à pagaie Burkert sur sortie électrode

n émetteurs de pression Burkert sur tous les flux

n analyseur de conductivité Rosemount et capteur sur sortie diluée

Ventilateur de détournement d'entrée

n Instrumentation standard: Burkert

Instrumentation de première qualité: Rosemount

L ensemble de conversion ANSI en DIN

Nom de l'entreprise:
1Les performances réelles peuvent varier en fonction des conditions du site.les garanties de performance de la silice qui sont offertes pour les conditions de conceptionPour obtenir du bore ou d'autres garanties, contactez Veolia.
2La pression d'entrée est déterminée par les exigences de pression en aval pour les flux de produit et de concentré, le choix du fonctionnement contre-courant ou co-courant et la chute de pression de la pile.
3. à débit nominal et à 25°C. Logiciel de projection de débit de référence pour vérifier les conditions de conception.
4. Consultez le logiciel de projection Winflows et le manuel du propriétaire de la pile de cellules électriques pour vérifier les spécifications de l'eau d'alimentation pour les conditions de conception.
5. TEA (ppm en CaCO3) - Anion total échangeable, ceci représente la concentration de tous les anions présents dans l'eau d'alimentation, y compris les contributions des OH-, CO2 et SiO2.Les entrées d'air doivent être utilisées pour confirmer que l'eau d'alimentation TEA est acceptable dans les conditions d'utilisation spécifiquesLa valeur de la table est à débit minimum et température maximale.
6. 1,0 ppm en tant que limite de dureté de l'eau d'alimentation en CaCO3 s'applique uniquement au fonctionnement standard en contre-courant. La dureté admissible de l'eau d'alimentation diminue à 0,1 ppm en tant que CaCO3 en fonctionnement en co-courant.
7La limite de silice admissible diminue au-dessus du débit nominal. La limite de silice admissible diminue à 0,5 ppm avec une dureté de l'eau d'alimentation supérieure à 0,5 ppm sous forme de CaCO3.
8. le taux de borure d'alimentation est limité à 0,3 ppm en B chaque fois qu'il existe une exigence de garantie de silice ou une exigence de garantie de résistivité supérieure à 10 MOhm-cm,les niveaux de bore plus élevés pouvant affecter les performancesSans ces exigences, la limite est de 1,0 ppm de bore.
9. eau d'alimentation par osmose inverse (RO) ou équivalente: l'eau d'alimentation par osmose inverse fournit une eau d'alimentation EDI qui est essentiellement exempte de particules, de matières colloïdales et de substances organiques à haute masse moléculaire,qui peuvent contaminer les milieux d'échange ioniqueLa qualité de la perméabilité RO est spécifiée car les piles EDI contiennent des couches emballées de milieu d'échange d'ions qui ne peuvent pas être rétro-lavés/fluidisés pour éliminer les particules.Systèmes avec un système ouvert entre un système RO (ou autre source) et E-Cell (ex- réservoir, décarbonateur) doivent être équipés de filtres immédiatement précédant la cellule E, pour protéger la cellule E contre la contamination par des particules.un filtre absolu de 5 μm ou un filtre nominal de 1 μm sera acceptable.
10. APHA - norme/échelle de couleurs nommée en l'honneur de l'Association américaine de santé publique et définie par ASTM D1209.Veolia Water Technologies
