Pendant de nombreuses années, les exploitants de systèmes de production d’eau pure ont recherché avec diligence une technologie qui pourrait remplacer avec succès l’échange d’ions en lit mélangé pour une déminéralisation finale.Les coûts d'exploitation élevés, associés aux complexités et aux dangers posés par la régénération acide et caustique, constituaient des défis importants auxquels étaient confrontés ces opérateurs.L'électrodéionisation (EDI) est apparue comme l'alternative révolutionnaire, offrant des dépenses d'exploitation réduites, des profils améliorés en matière d'environnement, de santé et de sécurité sur site, ainsi qu'un approvisionnement constant et fiable en eau pure et ultrapure.
La production d'eau pure a connu des progrès significatifs, passant des méthodes de prétraitement traditionnelles impliquant plusieurs étapes d'échange d'ions pour la déminéralisation initiale et finale aux opérations modernes basées sur des membranes.L'une de ces technologies de pointe, l'électrodéionisation (EDI), est désormais largement reconnue comme une bonne pratique par de nombreux clients dans le monde entier.

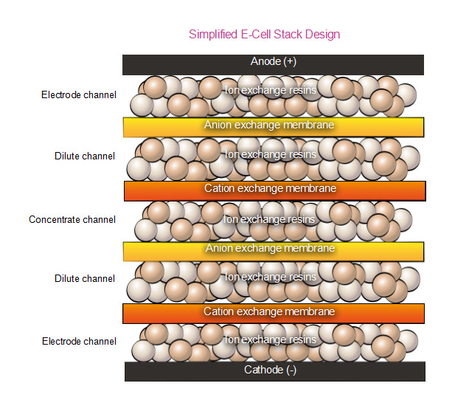

L'EDI élimine efficacement les contaminants, y compris les substances non chargées ou légèrement chargées comme la silice et le bore, en exploitant à la fois la résine échangeuse d'ions et les membranes traditionnelles.Son principal avantage réside dans l'utilisation du courant continu pour chasser efficacement les contaminants de l'eau d'alimentation et à travers les membranes échangeuses d'ions vers les canaux de concentré.Ce même courant dissocie également l'eau en ions hydrogène et hydroxyle, servant d'agents de régénération continus pour empêcher l'accumulation de contaminants sur la résine échangeuse d'ions.Par conséquent, l’EDI produit de manière cohérente et fiable de l’eau de haute pureté et ultrapure, atteignant une qualité égale ou supérieure à celle de l’échange d’ions à lit mixte.
Par rapport au lit mixte, les avantages de l’EDI se reflètent principalement dans les aspects suivants :
1.Technologie plus avancée :La technologie EDI est une technologie innovante de préparation d’eau pure et d’eau ultra pure, qui combine intelligemment la technologie d’électrodialyse et la technologie d’échange d’ions.Grâce à la perméation sélective des membranes échangeuses d'anions et de cations vers les ions et à l'effet d'échange des résines échangeuses d'ions, la migration directionnelle des ions est obtenue sous l'action du champ électrique CC, éliminant ainsi en profondeur le sel.Cette fusion technique a permis à l'EDI d'atteindre une hauteur sans précédent dans le domaine de la préparation de l'eau pure.
2.Pas besoin de produits chimiques de régénération ni de système de neutralisation :La technologie EDI élimine le processus fastidieux de régénération régulière des acides et des alcalis des lits mixtes traditionnels.Il utilise des ions hydrogène et des ions hydroxyde générés par la dissociation de l'eau pour régénérer les résines échangeuses d'ions, sans avoir recours à des produits chimiques de régénération supplémentaires, évitant ainsi la génération et le rejet de déchets chimiques liquides et réalisant véritablement une production verte.
3.Coûts d’exploitation réduits :Étant donné que la technologie EDI ne nécessite pas de régénération d’acide ou d’alcali, elle réduit les coûts d’achat, de stockage et d’utilisation des produits chimiques de régénération.Dans le même temps, le fonctionnement des équipements EDI est plus stable et fiable, et le coût de maintenance est relativement faible.De plus, étant donné que la technologie EDI peut produire en continu de l’eau ultra pure, elle réduit les temps d’arrêt dus à la régénération, améliore l’efficacité de la production et réduit encore les coûts d’exploitation.
4.Fonctionnement continu et simplifié :La technologie EDI peut réaliser un fonctionnement continu et automatisé sans intervention humaine fréquente.Les opérateurs doivent uniquement surveiller l’état de fonctionnement de l’équipement pour s’assurer qu’il fonctionne selon les paramètres normaux.Cette méthode de fonctionnement simplifiée réduit non seulement la difficulté de fonctionnement, mais réduit également le risque d'erreur humaine.
5.Encombrement réduit et exigences réduites en matière de hauteur de bâtiment :Par rapport aux lits mixtes traditionnels, les équipements EDI ont généralement une structure plus compacte et un encombrement réduit.Cela permet d'installer davantage d'équipements EDI dans un espace limité, améliorant ainsi l'utilisation de l'espace.Dans le même temps, étant donné que les équipements EDI ne nécessitent pas de système de régénération ni de disposition de pipeline complexe, les exigences en matière de hauteur de bâtiment sont relativement faibles.
En résumé, la technologie EDI présente des avantages significatifs par rapport aux lits mélangés dans le domaine de la préparation de l'eau pure, notamment une technologie plus avancée, l'absence de produits chimiques de régénération ou de systèmes de neutralisation, des coûts d'exploitation inférieurs, un fonctionnement continu et simplifié, un encombrement réduit et des exigences réduites en matière de hauteur de bâtiment. .Ces avantages ont rendu la technologie EDI largement utilisée et reconnue dans des secteurs tels que l’industrie, la médecine et l’électricité.
Applications EDI typiques :
1.Eaux de rinçage pour la production de semi-conducteurs, de microélectronique et de panneaux solaires :Dans le processus de fabrication des semi-conducteurs et de la microélectronique, l’eau de haute pureté est un facteur clé pour garantir la qualité et les performances des produits.La technologie EDI peut éliminer efficacement les impuretés telles que les ions, les matières organiques et les micro-organismes présents dans l'eau, fournir une eau ultra pure stable pour le rinçage des lignes de production et garantir la pureté et la fiabilité des produits.Dans le même temps, dans la production de panneaux solaires, la technologie EDI joue également un rôle important, en fournissant une eau de nettoyage de haute qualité pour la production afin de garantir la qualité et l'efficacité du produit.
2.Eau d’alimentation des chaudières des industries énergétique, chimique, sidérurgique et métallurgique :Dans ces industries, les chaudières constituent un équipement de production clé et la qualité de leur eau d'alimentation affecte directement l'efficacité de fonctionnement et la sécurité des chaudières.La technologie EDI peut préparer une eau d'alimentation de chaudière conforme aux normes industrielles, éliminer efficacement la dureté et les impuretés de l'eau, prévenir le tartre et la corrosion des chaudières, prolonger la durée de vie des chaudières et améliorer l'efficacité de la production.
3.Diverses utilisations de l’eau dans l’industrie pharmaceutique :Différents types d'eau sont nécessaires dans le processus pharmaceutique, comme l'eau pour injection, l'eau purifiée, etc. La technologie EDI peut fournir une eau pharmaceutique qui répond aux exigences BPF pour garantir la sécurité et l'efficacité des médicaments.Grâce au dessalement en profondeur et à la régénération continue, la technologie EDI peut répondre aux normes élevées et aux exigences strictes de l'industrie pharmaceutique en matière de qualité de l'eau.
4.Eau de laboratoire :Le laboratoire est une base de recherche et d’innovation et les exigences en matière de qualité de l’eau sont extrêmement élevées.La technologie EDI peut produire de l’eau de laboratoire à faible conductivité et de haute pureté pour répondre aux besoins de diverses expériences et analyses de précision.Qu'il s'agisse d'analyses chimiques, d'expériences biologiques ou de recherches physiques, la technologie EDI peut fournir une garantie de source d'eau stable et fiable.
En résumé, la technologie EDI a un large éventail d'applications dans les semi-conducteurs, la microélectronique, la production de panneaux solaires, l'électricité, la chimie, l'acier, la métallurgie, les produits pharmaceutiques et les laboratoires.Sa haute efficacité, sa stabilité et sa protection de l’environnement en font une technologie de traitement de l’eau indispensable dans ces industries.
La pile EDI E-Cell, optimisée par la technologie innovante de Veolia, offre des normes sans précédent en matière de qualité de l'eau des produits, de consommation d'énergie et de fiabilité opérationnelle, grâce à ses processus de fabrication rigoureusement testés.Bénéficiant d’une réputation irréprochable en matière de performances, Veolia s’est assuré une part de marché importante et a accumulé une vaste expérience dans les applications EDI mondiales.

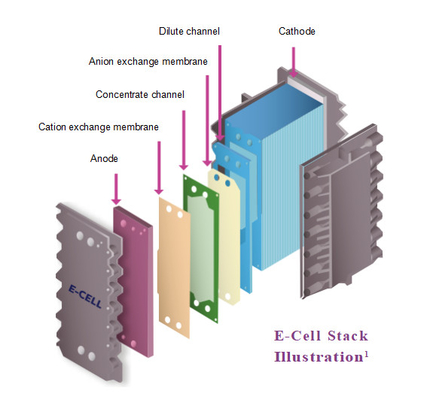

La conception modulaire pile-et-rack de la technologie E-Cell EDI garantit flexibilité et évolutivité, s'adaptant facilement aux diverses exigences des projets avec des capacités variables.Cette flexibilité permet une intégration transparente dans les systèmes existants ou la création de solutions sur mesure adaptées à des besoins spécifiques.
Par ailleurs, Veolia s'engage à fournir des garanties de performance, offrant une couche de confiance supplémentaire aux clients recherchant des assurances sur la pureté et l'ultrapureté de l'eau produite.Cet engagement envers l'excellence garantit que les clients peuvent compter sur la pile EDI E-Cell pour fournir une eau de haute qualité constante, des opérations économes en énergie et une fiabilité à long terme.
Caractéristiques et avantages de la pile E-Cell EDI
fonctionnalité:
1.Faible consommation d'énergie :E-Cell EDI Stack adopte une conception avancée de gestion de l'énergie, qui réduit efficacement la consommation d'énergie pendant le fonctionnement et réduit les coûts d'exploitation pour les entreprises.
2.Excellente qualité de l'eau du produit :Grâce aux canaux de concentration et de dilution remplis de résine échangeuse d'ions et à la conception unique de l'agencement de résine échangeuse d'ions, la pile E-Cell EDI est en mesure de fournir une qualité d'eau de produit de pointe.
3.Fonctionnement à contre-courant :Ce mode de fonctionnement réduit considérablement les possibilités d'évolutivité, garantissant ainsi la stabilité et la durabilité du système.
4.Performance opérationnelle fiable :Avec sa large gamme d'applications et ses excellentes performances dans le monde entier, E-Cell EDI Stack a acquis une bonne réputation et démontré une grande fiabilité.
5.Conception de système simplifiée :Ce système ne nécessite pas d'opérations compliquées telles que le dégazage du concentré, les boucles de circulation du concentré ou l'ajout de sel, ce qui rend la conception du système plus simple et la maintenance plus pratique.
Avantage:
1.A faible consommation:La fonction de faible consommation d'énergie confère à E-Cell EDI Stack des avantages significatifs en termes de coûts d'exploitation, aidant ainsi les entreprises à atteindre une production verte et durable.
2.Garantie de qualité de l'eau :La qualité de l'eau des produits de pointe garantit que les entreprises peuvent utiliser des sources d'eau de haute pureté dans le processus de production, améliorant ainsi la qualité des produits et leur compétitivité.
3.Facile à utiliser :La conception simplifiée du système réduit la difficulté de fonctionnement, permettant aux opérateurs de démarrer facilement et réduisant les problèmes causés par un fonctionnement incorrect.
4.Grande fiabilité:Des performances de fonctionnement fiables garantissent le fonctionnement stable du système, réduisent les risques de panne et offrent une solide garantie pour la production de l'entreprise.
assurance qualité:
1.Certifications multiples :E-Cell EDI Stack a obtenu plusieurs certifications internationales telles que CE, RoHS et CSA, prouvant qu'elle répond aux normes et exigences de qualité internationales.
2.Conformité FDA :La pile E-Cell EDI pour modules pharmaceutiques est conforme aux réglementations de la FDA, garantissant la sécurité et la conformité de la production pharmaceutique.
3.Certifié ISO :Fabriqué dans des installations de production certifiées ISO 9001 et ISO 14001, garantissant un produit de haute qualité et des normes environnementales.
4.Certification Halal :Produit conformément aux normes de l'Islamic Food and Nutrition Council of America (IFANCA) pour répondre aux besoins de groupes religieux spécifiques.
En résumé, E-Cell EDI Stack, avec ses excellentes caractéristiques et avantages, ainsi que ses mesures strictes d'assurance qualité, est devenue un choix important pour les entreprises souhaitant parvenir à une production efficace, respectueuse de l'environnement et fiable.
Paramètres du modèle (cliquez sur le lien du modèle pour une description détaillée)
| |
Nom de la pile |
MK-7 |
E-Cell-3X |
MK-3 |
| Poids |
Poids d'expédition (kg) |
136 |
135 |
92 |
| Dimensions |
Dimensions
(cm en largeur x hauteur x profondeur)
|
30x61x74 |
30x61x72 |
30x61x54 |
|
Alimentation
Eau
Qualité
Caractéristiques
|
Anions échangeables totaux
(ppm en CaCO3)
|
< 14 |
< 25 |
< 25 |
| Conductivité (μS/cm) |
< 24 |
< 43 |
< 43 |
| pH |
4-11 |
4-11 |
4-11 |
| Température (°C) |
4.4-40 |
4.4-40 |
4.4-40 |
| Dureté (ppm en CaCO3) |
< 1,0 |
< 1,0 |
< 1,0 |
| Silice (ppm sous forme de SiO2) |
< 1,0 |
< 1,0 |
< 1,0 |
| COT (ppm) |
< 0,5 |
< 0,5 |
< 0,5 |
| Turbidité (NTU) |
< 1,0 |
< 1,0 |
< 1,0 |
| Couleur (APHA) |
<5 |
<5 |
<5 |
| Chlore (ppm) |
< 0,05 |
< 0,05 |
< 0,05 |
| Fe, Mn, H2S (ppm) |
< 0,01 |
< 0,01 |
< 0,01 |
| Oxydant |
Non-détecté |
Non-détecté |
Non-détecté |
| Huile et graisse |
Non-détecté |
Non-détecté |
Non-détecté |
| IDS15 |
< 1,0 |
< 1,0 |
< 1,0 |
| Produit |
Résistivité (MOhm-cm) |
> 10 |
> 16 |
> 16 |
| La qualité d'eau |
Élimination de la silice (SiO2) |
Jusqu'à 99% |
Jusqu'à 99 % / < 5 ppb |
Jusqu'à 99 % / < 5 ppb |
| |
|
|
|
|
| Paramètres de fonctionnement |
Production d'eau maximale (m3/h) |
7.8 |
6.4 |
4.5 |
| |
Production minimale d'eau (m3/h) |
4.2 |
2.3 |
1.7 |
| |
Production d'eau conçue typique (m3/h) |
6,0-7,8 |
4.0-6.4 |
2,0-4,5 |
| |
Récupération |
Jusqu'à 97% |
Jusqu'à 97% |
Jusqu'à 96% |
| |
Tension (VCC) |
0-400 |
0-400 |
0-300 |
| |
Ampérage (ADC) |
0-5.2 |
0-5.2 |
0-5.2 |
| |
Pression d'entrée (bar) |
Contre-courant : 4,1-6,9 Co-courant : 3,1-6,9 |
Contre-courant : 4,1-6,9 Co-courant : 3,1-6,9 |
Contre-courant : 4,1-6,9 Co-courant : 3,1-6,9 |
| |
Étalon d’entrée/sortie dilué
chute de pression (bar)
|
1.0-3.1 |
1,4-2,8 |
1,4-2,8 |
| |
Différence de pression minimale
entre la sortie du dilué et
entrée de concentré (bar)
|
0,34 |
0,34 |
0,34 |
*Les spécifications et performances réelles de la qualité de l’eau d’alimentation peuvent varier en fonction du débit à travers chaque cheminée et des conditions du site.Entrées ici basées sur le débit nominal.Fiches d'information de référence et logiciel de projection Winflows pour vérifier les performances réelles.
| |
Nom de la pile |
MK-3PharmHT |
MK-3MiniHT |
| Poids |
Poids d'expédition (kg) |
92 |
52 |
| Dimensions |
Dimensions
(cm en largeur x hauteur x profondeur)
|
30x61x54 |
30x61x29 |
|
Alimentation
Eau
Qualité
Caractéristiques
|
Anions échangeables totaux
(ppm en CaCO3)
|
< 25 |
< 25 |
| Conductivité (μS/cm) |
< 43 |
< 43 |
| pH |
4-11 |
4-11 |
| Température (°C) |
4.4-40 |
4.4-40 |
| Dureté (ppm en CaCO3) |
< 1,0 |
< 1,0 |
| Silice (ppm sous forme de SiO2) |
< 1,0 |
< 1,0 |
| COT (ppm) |
< 0,5 |
< 0,5 |
| Turbidité (NTU) |
< 1,0 |
< 1,0 |
| Couleur (APHA) |
<5 |
<5 |
| Chlore (ppm) |
< 0,05 |
< 0,05 |
| Fe, Mn, H2S (ppm) |
< 0,01 |
< 0,01 |
| Oxydant |
Non-détecté |
Non-détecté |
| Huile et graisse |
Non-détecté |
Non-détecté |
| IDS15 |
< 1,0 |
< 1,0 |
| Produit |
Résistivité (MOhm-cm) |
> 10 |
> 10 |
| La qualité d'eau |
COT (ppb) |
< 500 |
< 500 |
| Paramètres de fonctionnement |
Production d'eau maximale (m3/h) |
4.5 |
1,5 |
| Production minimale d'eau (m3/h) |
1.6 |
0,5 |
|
Eau de conception typique
production (m3/h)
|
2,0-4,5 |
0,5-1,5 |
| Récupération |
Jusqu'à 96% |
Jusqu'à 93% |
| Tension (VCC) |
0-300 |
0-150 |
| Ampérage (ADC) |
0-5.2 |
0-5.2 |
| Pression d'entrée (bar) |
Contre-courant : 4,1-6,9 Co-courant : 3,1-6,9 |
Contre-courant : 4,1-6,9 Co-courant : 3,1-6,9 |
|
Étalon d’entrée/sortie dilué
chute de pression (bar)
|
1,4-2,8 |
1,4-2,8 |
| Différence de pression minimale entre la sortie du produit dilué et l'entrée du concentré (bar) |
0,34 |
0,34 |
| |
Nombre de cycles de désinfection d'une heure |
160 |
160 |
| Température maximale de désinfection (°C) |
85 |
85 |
*Les spécifications et performances réelles de la qualité de l’eau d’alimentation peuvent varier en fonction du débit à travers chaque cheminée et des conditions du site.Entrées ici basées sur le débit nominal.Fiches d'information de référence et logiciel de projection Winflows pour vérifier les performances réelles.
Voici les modules EDI de Veolia
Exemples de performances de la technologie E-Cell EDI

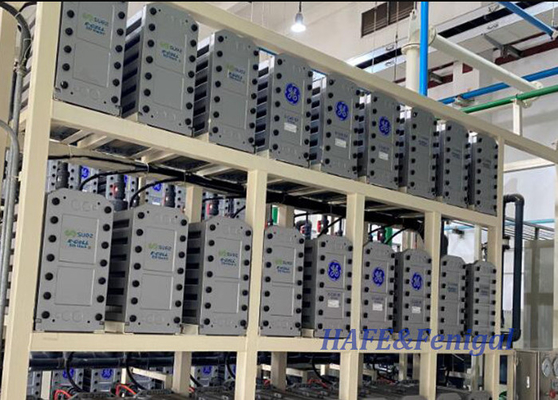

La technologie E-Cell EDI a été appliquée avec succès dans diverses industries telles que l'énergie, le pétrole, la chimie, l'acier, la pharmacie et l'électronique.
