L'E-Cell*-3X est conçu pour
• Fournir de l'eau ultra-pure pour des applications industrielles, y compris l'électricité, les semi-conducteurs et l'industrie générale.
• Produire de l'eau de qualité de lit mixte en continu.
· Ne nécessite pas de substance caustique ou acide pour la régénération de la résine d'échange d'ions dans la pile.
· Être exempt de fuite, garanti.
· Éliminer l'injection de saumure et la recirculation des concentrés, simplifiant la conception du système.
Description et utilisation

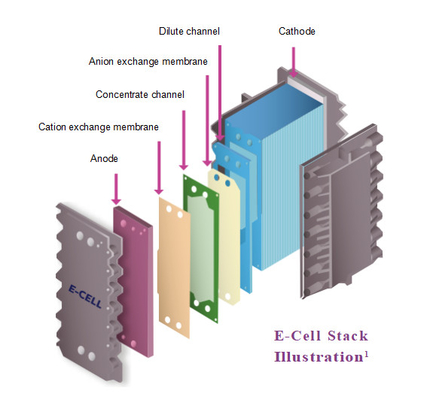

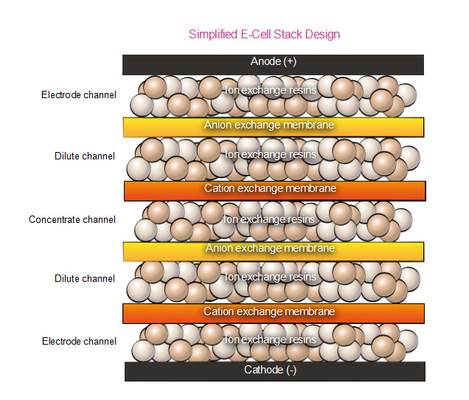

Les piles E-Cell-3X sont des piles d'électrodéionisation (EDI) qui utilisent un courant électrique pour déioniser et polir l'eau par osmose inverse (RO).L'eau du produit pour le E-Cell-3X est à un niveau ultrapur requis dans les applications exigeantes d'aujourd'hui.
Applications typiques
· Microélectronique
· Génération d'électricité (NOx, alimentation de la chaudière)
· Industrie générale
Assurance qualité
· Marquage CE, UL et CSA
· Fabriqué dans une installation ISO 9001:2000

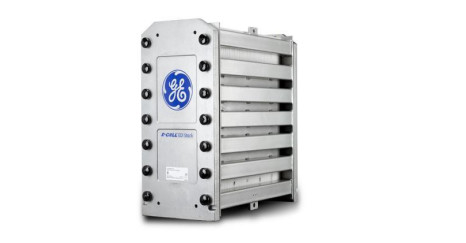

La figure suivante montre GE, Suez et Veolia de gauche à droite (tous le même produit:VeoliaModule EDI)
Scénarios d'application typiques
L'eau du produit E-Cell-3X peut être utilisée de manière fiable pour répondre aux applications d'eau ultrapure les plus exigeantes d'aujourd'hui, notamment:
- Eau ultrapure pour rincer les puces semi-conducteurs, les panneaux solaires et autres appareils microélectroniques.
- eau d'alimentation déminéralisée pour chaudières haute pression dans les centrales électriques et autres sites industriels lourds.
- Eau ultrapure pour la production d'hydrogène vert dans les électrolyseurs.
Pour faciliter la conception et accroître la confiance dans votre application EDI, nous vous proposons des prévisions et des garanties de performance E-Cell, que vous pouvez obtenir via le logiciel Winflows* ou en nous contactant.
Assurance qualité
- Marquage CE, RoHS, CSA et EAC
- Fabriqué dans une installation ISO 9001 et ISO 14001
- Certifié par UKCA
- Les piles E-Cell-3X sont Halal certifiées par le Conseil islamique de l'alimentation et de la nutrition de l'Amérique (IFANCA®)
| Spécifications de la pile E-Cell-3X |
| Flux nominal |
50,0 m3/h |
220,0 gpm |
| Plage de débit |
2.27 6.36 m3/h |
10 28 gpm |
| Poids de l'expédition |
135 kg |
298 livres |
|
Les dimensions
(largeur x hauteur x profondeur)
|
31cm x 61cm x 66cm |
12 x 24 x 26 |
| Performance typique |
| Qualité du produit |
| Résistance |
> 16 MOhm-cm |
| Les produits chimiques |
< 3 ppb |
| Élimination de la silice (SiO2) |
Jusqu'à 99% ou < 5 ppb |
| Élimination du bore |
> 95% |
| Paramètres de fonctionnement |
| Récupération |
Jusqu'à 95% |
| Flux de concentrés |
Contre courant au débit de produit1 |
| Voltage |
0 ¢ 400 VDC |
| Ampérage |
0 ̊5.2 ADC |
| Pression d'entrée au débit nominal |
4.1 ¢ 6,9 bar |
60 ‰ 100 psi |
| Réduction de la pression au débit nominal |
1.4 ∙ 2,8 bar |
20 ‰ 40 psi |
| Spécifications maximales de l'eau d'alimentation |
| Eau d'alimentation - Anions échangeables totaux (TEA en CaCO3) |
< 25 mg/l |
< 25 ppm |
| Équivalent de NaHCO3 dans l'eau d'alimentation |
< 43 μS/cm |
< 43 μS/cm |
| Température |
5 ̊40 ̊C |
40 ̊104 F |
| Dureté totale (en CaCO3) |
< 1,0 mg/l |
< 1,0 ppm |
| Silice (SiO2) |
< 1,0 mg/l |
< 1,0 ppm |
| Carbone organique total (TOC en C) |
< 0,5 mg/l |
< 0,5 ppm |
| Chlorure totale |
< 0,05 mg/l |
< 0,05 ppm |
Les performances réelles peuvent varier en fonction des conditions du site.
1 L'opération de co-écoulement est acceptable lorsque les concentrations de dureté de l'alimentation sont < 0,1 ppm en CaCO3.
| Piles de cellules électroniques |
| Description du produit |
Application du projet |
Flux nominal |
Plage de débit |
Résistance |
Récupération nominale |
Dureté |
| E-Cell-3X |
Produits industriels |
22 gpm
50,0 m3/h
|
10 28 gpm
2.3 à 6.4 m3/h
|
> 16 MOhm-cm |
87 à 95% |
< 1,0 ppm |
| E-Cell MK-3 |
Produits industriels |
15 gpm
3.4 m3/h
|
7.5 20 gpm
10,7 à 4,5 m3/h
|
> 16 MOhm-cm |
87 à 95% |
< 1,0 ppm |
| E-Cell MK-3Pharm |
Produits pharmaceutiques |
15 gpm
3.4 m3/h
|
7.5 20 gpm
10,7 à 4,5 m3/h
|
> 10 MOhm-cm |
87 à 95% |
< 1,0 ppm |
| E-Cell MK-3PharmHT Il est recommandé de ne pas utiliser |
Produits pharmaceutiques
Eau chaude désinfectante
|
15 gpm
3.4 m3/h
|
7.5 20 gpm
10,7 à 4,5 m3/h
|
> 10 MOhm-cm |
87 à 95% |
< 1,0 ppm |
| E-Cell MK-3Mini est une cellule électronique |
Produits pharmaceutiques |
5 gpm
1.1 m3/h
|
2de 0,5 à 6,5 gpm
00,6 à 1,5 m3/h
|
> 16 MOhm-cm |
78 à 93% |
< 1,0 ppm |
| E-Cell MK-3MiniHT est une cellule électronique |
L' eau chaude est désinfectante |
5 gpm
1.1 m3/h
|
2de 0,5 à 6,5 gpm
00,6 à 1,5 m3/h
|
> 10 MOhm-cm |
78 à 93% |
< 1,0 ppm |
| Les piles de génération MK-2 ne sont fournies que comme piles de remplacement pour soutenir les installations de système existantes. |
| E-Cell MK-2E |
Produits industriels |
15 gpm
3.4 m3/h
|
7.5 20 gpm
10,7 à 4,5 m3/h
|
> 16 MOhm-cm |
90 à 95% |
< 0,5 ppm |
| E-Cell MK-2Pharm |
Produits pharmaceutiques |
18 gpm
4.1 m3/h
|
7.5 20 gpm
10,7 à 4,5 m3/h
|
> 10 MOhm-cm |
90 à 95% |
< 0,5 ppm |
| E-Cell MK-2PharmHT Il est recommandé de ne pas utiliser |
Produits pharmaceutiques
Eau chaude désinfectante
|
18 gpm
4.1 m3/h
|
7.5 20 gpm
10,7 à 4,5 m3/h
|
> 10 MOhm-cm |
90 à 95% |
< 0,5 ppm |
| E-Cell MK-2Mini est une cellule électronique |
Produits pharmaceutiques |
5 gpm
1.1 m3/h
|
2de 0,5 à 6,5 gpm
00,6 à 1,5 m3/h
|
> 16 MOhm-cm |
90 à 95% |
< 0,5 ppm |
| E-Cell MK-2MiniHT est une cellule électronique |
L' eau chaude est désinfectante |
5 gpm
1.1 m3/h
|
2de 0,5 à 6,5 gpm
00,6 à 1,5 m3/h
|
> 10 MOhm-cm |
90 à 95% |
< 0,5 ppm |
D'autres détails peuvent être trouvés sur les fiches d'information spécifiques à la pile.
Pour plus de modèles, veuillez cliquer:La valeur de l'énergie utilisée pour la fabrication de l'eau est calculée sur la base de l'énergie utilisée pour la fabrication de l'eau.
Exemples de performances de la technologie EDI E-Cell
La technologie E-Cell EDI a été appliquée avec succès dans diverses industries telles que l'électricité, le pétrole, les produits chimiques, l'acier, les produits pharmaceutiques et l'électronique.
Pour les cas de demande, veuillez cliquer sur:La Commission a examiné si les mesures étaient justifiées par le fait qu'elles ne concernaient pas l'Union.
