Compact NSX
La plage de courant du cadre du Compact NSX est de 100A à 630A, et les niveaux de rupture comprennent 36KA, 50KA, 70KA, 100KA et 150KA.poignée rotativeIl existe de nombreuses options pour les unités de marche, telles que TM, Mic2.2- Je vous en prie.3, etc., pour réaliser des fonctions telles que la protection de la distribution, la protection du moteur, la protection du générateur, l'application de 400 Hz, l'interrupteur de charge et le système de commutation à double puissance.Les unités de trajet de type A ou E peuvent mesurer une variété de paramètres de puissance, l'unité d'affichage de la porte de l'armoire FDM121 peut afficher les informations mesurées par toutes les unités de déplacement,et le module de communication Modbus peut être utilisé avec BSCM (module de contrôle de l'état des disjoncteurs) et fonctionnement électrique avec fonction de communication pour atteindre quatre fonctions à distance.
Spécification:
---Flexible à installer dans n'importe quelle position: central ou mural
--- Courant nominal: de 16 à 630 A
---9 capacités de rupture pour les deux tailles de disjoncteurs:
- jusqu'à 250 A: 25, 36, 50, 70, 100, 150, 200 kA à 415 V
- jusqu'à 630 A: 36, 50, 70, 100, 150, 200 kA à 415 V
- les deux tailles d'interrupteurs de 75 et de 100 kA à 690 V
---1, 2, 3 et 4 versions au pôle disponibles
---Grande gamme de protections électroniques et thermo-magnétiques
---Unité de trajet avancée avec mesure de puissance intégrée: I, U, P, E, THD, f, CosPhi
--- Unités de démarrage interchangeables pour améliorer votre panneau avec des fonctions plus intelligentes
--- Système de câblage en fichiers et accessoires de communication
--- Une multitude d'options pour les auxiliaires et accessoires (installables sur le terrain)
---Protection intégrée contre les fuites de terre par MicroLogic Vigi (interrupteur de fuite de terre - ELCB)

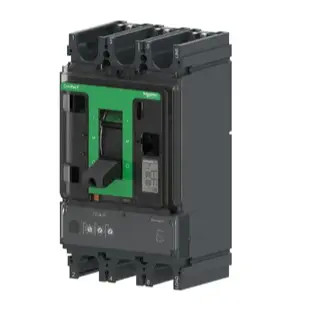

400-630A Disjoncteur thermique magnétique mouléSpécification:
Structure de contact à double rotation, Ics de rupture maximale = 100%Icu = 150kA
Excellentes performances de limitation du courant et fonction de déclenchement de l'énergie, réduisant les dommages causés par le courant de défaillance des équipements électriques
Courant du cadre: 400/630A
Courant nominal (40°C): 400/500/600A
Capacité de rupture: Ics=100%Icu=36/50/70/100/150kA
Voltage nominal UE=690V
Voltage d'isolation Ui= 800V
Nombre de poteaux: 3P3D/4P4D
Unité de déclenchement: TMA
Ir=0,7-1 Dans réglable
II=4-10 En réglable
| Type ComPacT |
Nombre de trames |
Capacité de rupture |
Nombre de poteaux |
Unité de voyage |
Nombre d'unités |
Suffixe |
| NSX = C |
63m = 11 |
16kA = E |
1P = 1 |
TMD = TM |
16 = 016 |
EverLink est égal à L. |
| Le nombre d'étoiles est le suivant: |
160 m = 12 |
25kA = B |
2P = 2 |
MA = MA |
20 = 020 |
Barre de bus = B |
| |
100 = 10 |
36kA = F |
3P3D = 3 |
TMG = MG |
25 = 025 |
Fixé = F |
| |
160 = 16 |
50kA = N |
4P4D est égal à 4 |
Mic 1,3 M = 1 M |
30 = 030 |
DC = D |
| |
250 = 25 |
70kA = H |
3P2D est égal à 5 |
Le microphone 2.2/2.3 = 2D |
40 = 040 |
Commutateur = S |
| |
400 = 40 |
100kA = S |
4P3D = 6 |
Mic 2,2G = 2G |
50 = 050 |
PV en continu = DP |
| |
630 = 63 |
150kA = L |
|
Le microphone 4,1/4,2/4,3 est égal à 4 V. |
63 = 063 |
|
| |
800 = 80 |
- Je ne sais pas. |
|
Mic 4.2 = 4V |
80 = 080 |
Accident avec ID |
| |
|
|
|
- Je ne sais pas. |
100 = 100 |
changement = T |
| |
|
|
|
|
- Je ne sais pas. |
|
Applications
Un excellent choix pour toutes les applications standard et spécifiques, notamment:
Applications standard: industries, bâtiments et infrastructures
Applications spécifiques exigeant des performances élevées: marine, extraction et transformation de pétrole et de gaz, exploitations minières, production de métaux et de minéraux et centres de données
Systèmes de changement de source (TransferPact): secteur des services (salles d'opération des hôpitaux, salles d'informatique, ), industrie (lignes de montage, salles des machines des navires, etc.), infrastructures (pistes, chemins de fer, etc.)
| Caractéristique |
| Courant nominal du cadre |
Le nombre de fois où les données sont utilisées est supérieur ou égal au nombre de fois où elles sont utilisées.00A,Les caractéristiques suivantes doivent être respectées: |
| Nombre actuel d'unités de voyage |
2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A;Les pièces détachées doivent être placées à l'intérieur de l'emballage.Les caractéristiques suivantes doivent être respectées: |
| Capacité de rupture |
16, 25, 36, 50, 70, 100, 150, 200KA et Ics = 100%Icu; |
| Type d'unité de voyage |
Les éléments suivants doivent être utilisés: |
| Type de protection |
Protection contre les fuites, protection contre le moteur; |
| Méthode d'installation |
Type fixe, type branchable, type détachable; |
| Mode de fonctionnement |
Pour les appareils à commande automatique, la commande de commande automatique est la commande de commande automatique. |
